Induction Motor Kya Hai? Working Principle, History, Types aur Formulas – A to Z Complete Guide

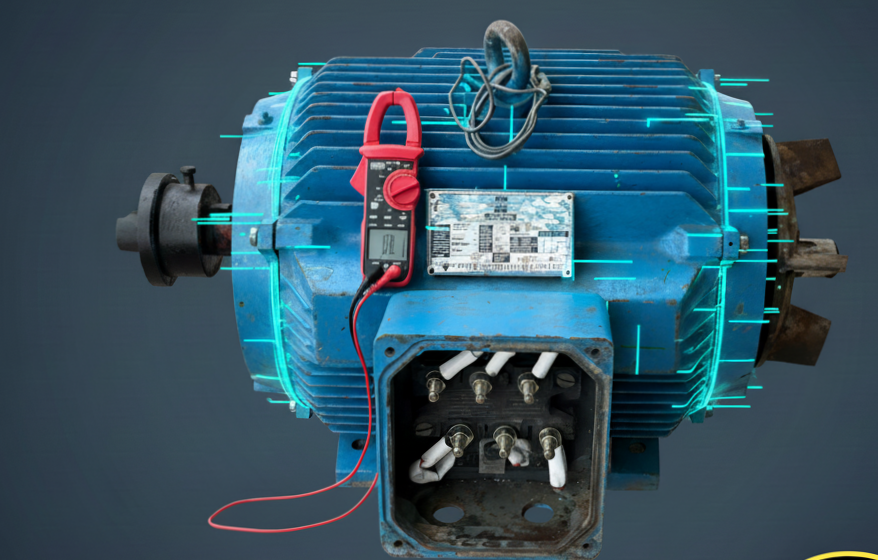

Generated Image October 08, 2025 - 6_09PM - Edited

Introduction (परिचय)

अगर आप अपने आस-पास देखें, तो आपको हर जगह एक ऐसी मशीन काम करती हुई मिलेगी जो बिना थके लगातार चल रही है। आपके सीलिंग फैन (Ceiling Fan) से लेकर पानी की मोटर तक, और टेस्ला कार (Tesla Car) से लेकर बड़ी-बड़ी इंडस्ट्रियल मशीनों तक—इन सबमे एक ही चीज़ कॉमन है, और वो है Induction Motor।

Induction Motor को दुनिया की “Workhorse of the Industry” (उद्योग का घोड़ा) कहा जाता है क्योंकि दुनिया की लगभग 70% से 80% इलेक्ट्रिकल एनर्जी का उपयोग इन्ही मोटर्स द्वारा किया जाता है। लेकिन क्या आपने कभी सोचा है कि Induction Motor kaise kaam karti hai? इसका आविष्कार किसने किया? और इसमें ऐसा क्या खास है जो इसे बाकी मोटर्स से अलग बनाता है?

आज की इस पोस्ट में, हम Induction Motor की पूरी इंजीनियरिंग को बहुत ही आसान भाषा में (Hindi aur English mix) समझेंगे। हम इसके Formulas, Theory, Working Principle और Types को गहराई से जानेंगे।

Chapter 1: History of Induction Motor (इतिहास और आविष्कार)

Induction Motor का आविष्कार विज्ञान की दुनिया में एक बहुत बड़ी क्रांति (Revolution) थी। इसकी कहानी 19वीं सदी के अंत में शुरू होती है।

1.1 The Great Invention (आविष्कार)

Induction Motor का क्रेडिट मुख्य रूप से Nikola Tesla को जाता है।

1887: निकोला टेस्ला ने पहली बार AC (Alternating Current) पर आधारित Induction Motor का प्रोटोटाइप बनाया।
1888: उन्होंने इसका पेटेंट (Patent) अपने नाम करवाया। उस समय दुनिया DC (Direct Current) मोटर्स पर निर्भर थी, जो बहुत महंगी और रखरखाव (Maintenance) में मुश्किल थीं।

उसी समय, इटली के एक वैज्ञानिक Galileo Ferraris ने भी स्वतंत्र रूप से Induction Motor के कॉन्सेप्ट पर काम किया था। लेकिन टेस्ला का डिज़ाइन ज्यादा प्रैक्टिकल और पावरफुल था।

1.2 Tesla vs Edison (War of Currents)

उस दौर में थॉमस एडिसन DC करंट को प्रमोट कर रहे थे, जबकि टेस्ला AC करंट और Induction Motor को। Induction Motor की सबसे बड़ी खासियत यह थी कि इसमें कोई Commutator या Brushes नहीं थे, जिसके कारण यह DC मोटर के मुकाबले बहुत सस्ती और टिकाऊ थी। इसी मोटर की वजह से AC करंट की जीत हुई और आज हमारे घरों में AC बिजली आती है।

Chapter 2: Induction Motor Kya Hai? (Definition)

तकनीकी भाषा में कहें तो:
“Induction Motor एक AC Electric Motor है जो इलेक्ट्रोमैग्नेटिक इंडक्शन (Electromagnetic Induction) के सिद्धांत पर काम करती है।”

इसे Asynchronous Motor भी कहा जाता है।

Asynchronous क्यों? क्योंकि यह मोटर कभी भी सिंक्रोनस स्पीड (Synchronous Speed) पर नहीं घूमती। इसका रोटर हमेशा मैग्नेटिक फील्ड की स्पीड से थोड़ा धीरे घूमता है। (इसके बारे में हम आगे Formulas वाले सेक्शन में डिटेल में बात करेंगे)।

इस मोटर की सबसे बड़ी खासियत यह है कि इसके रोटर (घूमने वाला हिस्सा) को किसी भी बाहरी DC सप्लाई या तार से जोड़ने की जरूरत नहीं होती। इसमें करंट “Induction” (प्रेरण) के जरिए पैदा होता है।

Chapter 3: Construction of Induction Motor (बनावट)

एक Induction Motor मुख्य रूप से दो भागों से मिलकर बनती है। अगर आप इसे खोलकर देखेंगे, तो आपको दो हिस्से दिखेंगे:

3.1 Stator (स्थिर भाग)

Stator मोटर का वह हिस्सा है जो अपनी जगह पर फिक्स रहता है (Move नहीं करता)।

Frame: यह बाहरी बॉडी होती है जो मोटर को सुरक्षा देती है। यह कास्ट आयरन (Cast Iron) या स्टील की बनी होती है।
Stator Core: इसे पतली-पतली सिलिकॉन स्टील की पत्तियों (Laminations) को जोड़कर बनाया जाता है। लैमिनेशन का उपयोग Eddy Current Loss को कम करने के लिए किया जाता है।
Stator Winding: कोर के अंदर खांचे (Slots) होते हैं जिनमें कॉपर (Copper) की वाइंडिंग की जाती है। जब हम स्विच ऑन करते हैं, तो बिजली इसी वाइंडिंग में जाती है।

3.2 Rotor (घूमने वाला भाग)

Rotor वह हिस्सा है जो मोटर के अंदर घूमता है और शाफ्ट (Shaft) को घुमाता है। Induction Motor में रोटर दो प्रकार के होते हैं:

Squirrel Cage Rotor: यह सबसे ज्यादा इस्तेमाल होता है। इसका नाम “गिलहरी के पिंजरे” जैसा दीखता है। इसमें वाइंडिंग की जगह कॉपर या एल्युमीनियम की छड़ें (Bars) होती हैं जो दोनों सिरों पर End Rings से शॉर्ट-सर्किट की हुई होती हैं। यह बहुत मजबूत होता है।
Slip Ring (Wound) Rotor: इसमें कॉपर की वाइंडिंग की जाती है और इसे स्लिप रिंग्स (Slip Rings) के जरिए बाहरी रेसिस्टेन्स से जोड़ा जा सकता है। इसका इस्तेमाल हाई टॉर्क (High Torque) वाली जगहों पर होता है।

Chapter 4: Working Principle (Induction Motor कैसे काम करती है?)

यह इस आर्टिकल का सबसे महत्वपूर्ण हिस्सा है। इसे समझने के लिए हमें थोड़ा फिजिक्स के अंदर जाना होगा।

Induction motor Electromagnetic Induction के सिद्धांत पर काम करती है। चलिए इसे Step-by-Step समझते हैं:

Step 1: Rotating Magnetic Field (RMF) का बनना

जब हम Stator Winding को 3-Phase AC सप्लाई देते हैं, तो स्टेटर के अंदर एक चुम्बकीय क्षेत्र (Magnetic Field) बनता है। लेकिन यह नार्मल चुम्बक नहीं होता। यह Rotating Magnetic Field (RMF) होता है।
इसका मतलब है कि चुम्बक भौतिक रूप से नहीं घूम रहा, लेकिन उसका फ्लक्स (Flux) गोल-गोल घूम रहा है। इस RMF की स्पीड को Synchronous Speed (

NsNs

) कहते हैं।

Step 2: Rotor में करंट का पैदा होना (Induction)

अब यह घूमता हुआ मैग्नेटिक फील्ड रोटर के कंडक्टर (Bars) को काटता (Cut) है।
Faraday’s Law of Electromagnetic Induction के अनुसार:
“जब भी कोई बदलता हुआ मैग्नेटिक फ्लक्स किसी कंडक्टर को काटता है, तो उस कंडक्टर में EMF (Voltage) पैदा होता है।”

चूँकि रोटर के कंडक्टर्स शार्ट-सर्किट (बंद) होते हैं, इसलिए यह EMF रोटर के अंदर एक करंट (Current) बहाना शुरू कर देता है।

Step 3: Force और Rotation

अब स्थिति यह है:

रोटर के अंदर करंट बह रहा है।
रोटर एक मैग्नेटिक फील्ड के अंदर रखा है।

Lorentz Force Law के अनुसार: “जब कोई करंट ले जाने वाला कंडक्टर मैग्नेटिक फील्ड में रखा जाता है, तो उस पर एक बल (Force) लगता है।”

यही फोर्स रोटर को घुमाता है।

Step 4: Lenz’s Law (रोटर क्यों घूमता है?)

लेन्ज़ का नियम कहता है कि “प्रभाव अपने कारण का विरोध करता है।”
यहाँ कारण क्या है? Relative Speed (स्टेटर फील्ड और रोटर के बीच की गति का अंतर)।
इस अंतर को कम करने के लिए रोटर उसी दिशा में घूमने लगता है जिस दिशा में RMF घूम रहा है, ताकि वह उसे पकड़ सके।

Chapter 5: Important Formulas & Theory (सूत्र और सिद्धांत)

इंजीनियरिंग स्टूडेंट्स और टेक्नीशियंस के लिए ये फार्मूले बहुत जरूरी हैं।

5.1 Synchronous Speed (`NsNs`)

जिस स्पीड पर स्टेटर का मैग्नेटिक फील्ड घूमता है।

Ns=120×fPNs=P120×f

जहाँ:

NsNs = Synchronous Speed (RPM में)
ff = Frequency (भारत में 50Hz, अमेरिका में 60Hz)
PP = Number of Poles (मोटर के पोल्स की संख्या)

Example: अगर 4 Pole की मोटर है और 50Hz सप्लाई है, तो:

Ns=120×504=1500 RPMNs=4120×50=1500 RPM

5.2 Slip (`SS`)

रोटर कभी भी

NsNs

की स्पीड पर नहीं घूम सकता। वह हमेशा थोड़ा पीछे रहता है। इस अंतर को Slip कहते हैं।

S=Ns−NrNs×100S=NsNs−Nr×100

जहाँ:

NrNr = Rotor Speed (जिस स्पीड पर मोटर सच में घूम रही है)
SS = Slip (प्रतिशत में)

Note: आम तौर पर स्लिप की वैल्यू 2% से 5% के बीच होती है। अगर Slip जीरो हो जाए, तो मोटर टॉर्क बनाना बंद कर देगी और रुक जाएगी।

5.3 Power Factor

Induction Motor हमेशा Lagging Power Factor पर काम करती है क्योंकि इसे मैग्नेटाइजिंग करंट (Magnetizing Current) की जरूरत होती है।
Full Load पर Power Factor लगभग 0.80 से 0.85 होता है, लेकिन No Load पर यह बहुत कम (0.1 to 0.2) हो जाता है।

Chapter 6: Types of Induction Motors (मोटर के प्रकार)

Induction Motors को मुख्य रूप से फेज (Phase) के आधार पर बांटा जाता है:

6.1 Single Phase Induction Motor

कहाँ यूज़ होती है: हमारे घरों में। (Fans, Washing Machines, Mixers, Pumps).
खासियत: ये “Self-Starting” नहीं होतीं। इन्हें स्टार्ट करने के लिए Capacitor की जरूरत पड़ती है।
Types:
- Split Phase Motor
- Capacitor Start Motor
- Shaded Pole Motor

6.2 Three Phase Induction Motor

कहाँ यूज़ होती है: इंडस्ट्रीज और फैक्ट्रियों में।
खासियत: ये “Self-Starting” होती हैं। इन्हें कैपेसिटर की जरूरत नहीं होती। ये बहुत ज्यादा पावरफुल होती हैं।
Types:
- Squirrel Cage (90% इंडस्ट्री में यही यूज़ होती है)।
- Slip Ring (क्रेंस और लिफ्ट्स में जहाँ ज्यादा ताकत चाहिए)।

Chapter 7: Advantages and Disadvantages (फायदे और नुकसान)

हर मशीन की तरह इसके भी अपने Pros और Cons हैं।

Advantages (फायदे):

Simple & Rugged Construction: इसकी बनावट बहुत मजबूत होती है। इसमें टूटने-फूटने वाले पार्ट्स कम होते हैं।
Low Cost: DC मोटर्स के मुकाबले यह बहुत सस्ती होती है।
Low Maintenance: चूँकि इसमें Brushes और Commutator नहीं होते, तो स्पार्किंग (Sparking) नहीं होती और घिसावट कम होती है। इसे सालों-साल बिना सर्विस के चलाया जा सकता है।
High Efficiency: फुल लोड पर इसकी एफिशिएंसी 85% से 97% तक हो सकती है।
Self Starting: 3-Phase मोटर अपने आप स्टार्ट हो जाती है।

Disadvantages (नुकसान):

Speed Control is Difficult: DC मोटर की स्पीड कम-ज्यादा करना आसान है, लेकिन Induction Motor की स्पीड बदलना कठिन है (इसके लिए VFD – Variable Frequency Drive का यूज़ करना पड़ता है जो महंगा है)।
Poor Starting Torque: गिलहरी पिंजरा (Squirrel Cage) मोटर का शुरुआती टॉर्क कम होता है।
Lagging Power Factor: यह ग्रिड से ज्यादा करंट खींचती है जिससे पावर फैक्टर ख़राब होता है और बिजली का बिल बढ़ सकता है (इंडस्ट्री के लिए)।

Chapter 8: Applications (उपयोग – Uses)

Induction Motor का उपयोग हमारे जीवन के हर क्षेत्र में है।

8.1 Domestic Uses (घरेलू उपयोग):

Ceiling Fans & Table Fans: (Single Phase Motor).
Washing Machines: कपड़े धोने और सुखाने के लिए।
Refrigerator: कंप्रेसर को चलाने के लिए।
Water Pumps: पानी की टंकी भरने वाली मोटर।

8.2 Industrial Uses (औद्योगिक उपयोग):

Conveyor Belts: सामान को एक जगह से दूसरी जगह ले जाने वाली बेल्ट्स।
Lathe Machines: लोहे को काटने और शेप देने वाली मशीनें।
Compressors & Blowers: हवा भरने और वेंटिलेशन के लिए।
Electric Vehicles (EVs): टेस्ला (Tesla) जैसी कई इलेक्ट्रिक गाड़ियाँ Induction Motor के एडवांस वर्जन का इस्तेमाल करती हैं क्योंकि यह हाई स्पीड पर बहुत अच्छी एफिशिएंसी देती है।
Cranes and Lifts: भारी सामान उठाने के लिए Slip Ring Induction Motor का यूज़ होता है।

Chapter 9: Induction Motor vs DC Motor (अंतर)

Feature	Induction Motor	DC Motor
Power Source	AC Supply (AC करंट)	DC Supply (बैटरी या DC)
Commutator	नहीं होता (No Sparking)	होता है (Sparking होती है)
Maintenance	बहुत कम (Low)	बहुत ज्यादा (High)
Speed Control	मुश्किल (Hard)	बहुत आसान (Easy)
Cost	सस्ती (Cheap)	महंगी (Expensive)
Life	लंबी लाइफ (Long Life)	कम लाइफ (Brushes घिस जाते हैं)

Conclusion (निष्कर्ष)

तो दोस्तों, यह थी Induction Motor की पूरी कहानी। निकोला टेस्ला के इस आविष्कार ने सचमुच दुनिया को बदल दिया। आज के आधुनिक युग में, बिना Induction Motor के हमारी ज़िन्दगी की रफ़्तार थम जाएगी। चाहे वो गर्मी में हवा देने वाला पंखा हो या फैक्ट्री में उत्पादन करने वाली मशीन, यह मोटर चुपचाप अपना काम करती रहती है।

इसकी मजबूती (Robustness) और कम कीमत (Low Cost) ही इसे दुनिया की सबसे लोकप्रिय मोटर बनाती है। अगर आप इंजीनियरिंग के छात्र हैं, तो Slip और Torque-Speed Characteristics को अच्छे से समझें, और अगर आप सामान्य पाठक हैं, तो अब आप जानते हैं कि आपके घर के उपकरण कैसे चलते हैं!

FAQs (अक्सर पूछे जाने वाले सवाल)

Q1. Induction Motor को Induction क्यों कहते हैं?
Ans: क्योंकि इसमें रोटर को सीधा करंट नहीं दिया जाता, बल्कि स्टेटर के मैगनेटिक फील्ड से ‘Induction’ (प्रेरण) के जरिये रोटर में करंट पैदा होता है।

Q2. क्या Induction Motor DC करंट पर चल सकती है?
Ans: नहीं, यह सिर्फ AC करंट पर चलती है। DC देने पर इसकी वाइंडिंग जल सकती है।

Q3. घर के पंखे में कौन सी मोटर होती है?
Ans: घर के पंखे में Single Phase Induction Motor होती है (ज्यादातर Permanent Split Capacitor type)।

Q4. Induction Motor की स्पीड कैसे कण्ट्रोल करें?
Ans: सबसे अच्छा तरीका VFD (Variable Frequency Drive) का उपयोग करना है जो फ्रीक्वेंसी (

ff

) को बदलकर स्पीड बदलता है।
